MAIR Ligne double de dressage et chanfreinage TFA3/D/12.5

Ligne double de dressage et chanfreinage de tubes TFA3/D/12.5

La ligne double de dressage et chanfreinage MAIR TFA3/D/12.5 est une solution industrielle de haute performance conçue pour le dressage et le chanfreinage intérieur et extérieur simultanés de tubes en métal. La ligne permet de traiter deux tubes en parallèle, en usinant les deux extrémités avec un haut niveau de précision et de répétabilité.

Développée pour des environnements de production exigeants, cette ligne de chanfreinage est adaptée aux tubes en acier au carbone laminés à chaud ou à froid, décapés ou revêtus zinc-aluminium. Grâce à ses unités de chanfreinage commandées par CNC, à la manutention automatisée des tubes et aux systèmes intégrés d’évacuation des copeaux et de soufflage interne, la MAIR TFA3/D/12.5 garantit une productivité élevée, une qualité constante et une réduction significative des interventions manuelles.

Contenu de la fourniture

La ligne de chanfreinage double MAIR TFA3/D/12.5 est fournie complète et comprend notamment :

· Table d’accumulation pour l’extraction unitaire des tubes par convoyeurs à chaînes

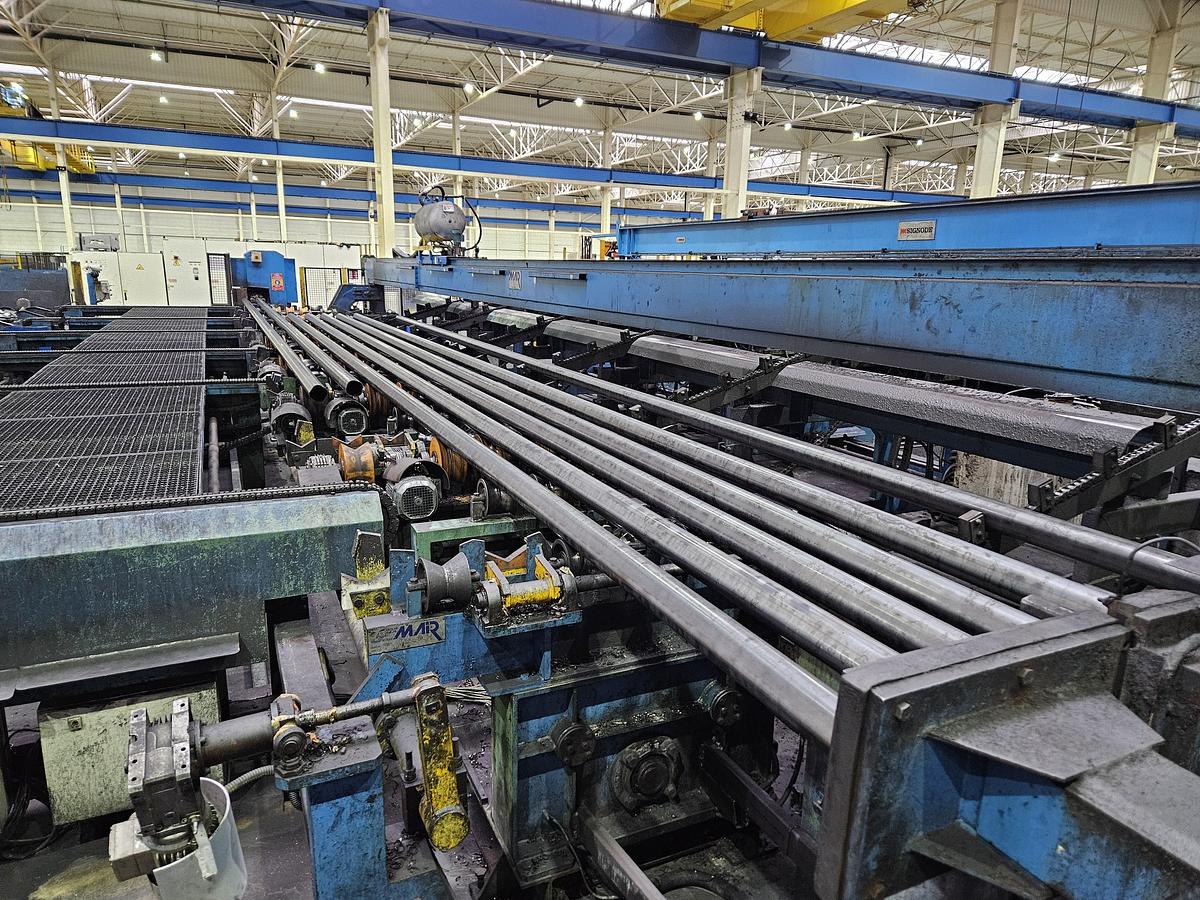

· Système à poutre marchante (walking beam) pour le transport synchronisé de deux tubes

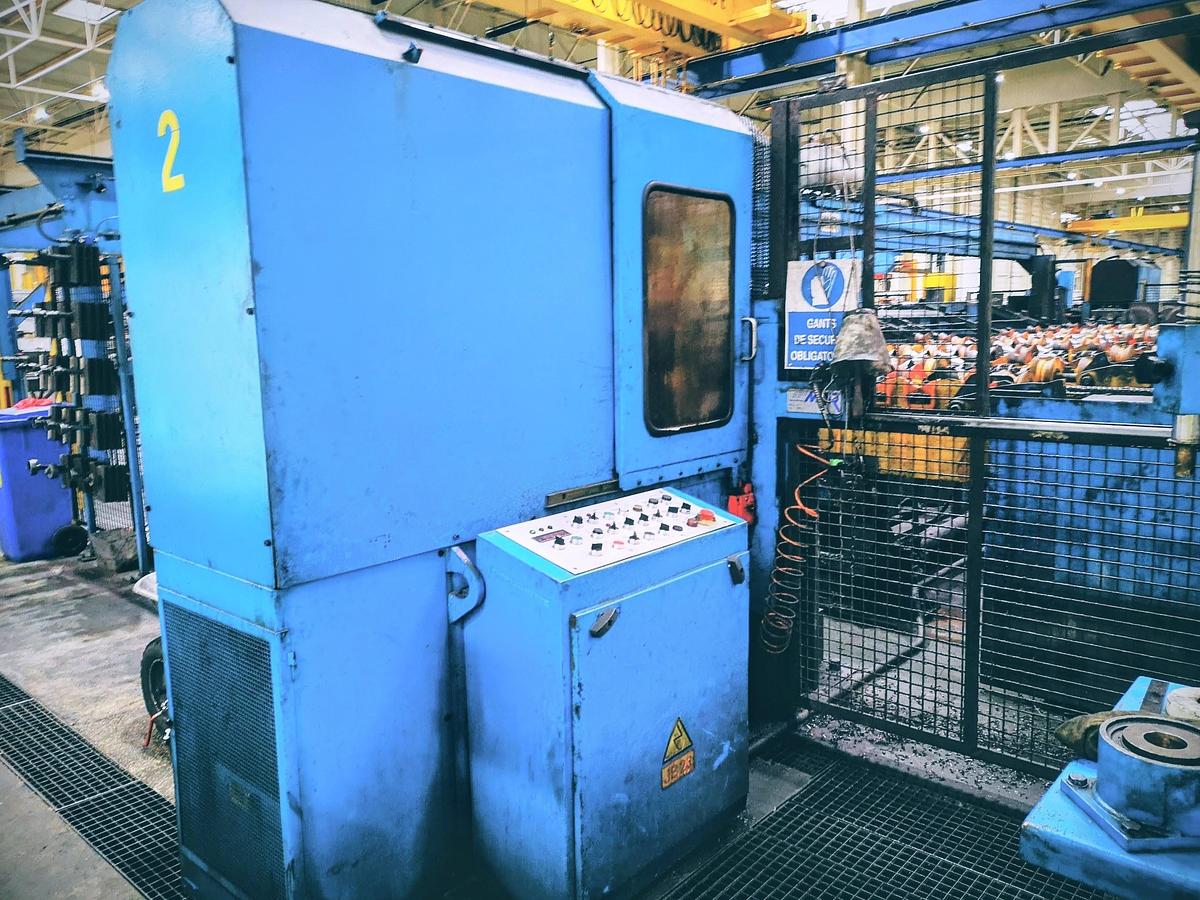

· Deux machines de chanfreinage CNC, chacune équipée de :

• Bâti en acier soudé de forte rigidité
• Unité de chanfreinage double à mouvement linéaire servo-commandé
• Dispositifs de serrage des tubes avec mors interchangeables
• Disques porte-outils pour dressage et chanfreinage intérieur et extérieur
• Système hydraulique de verrouillage des porte-outils (cône Morse)
• Système de lubrification centralisé
• Banc de préréglage des porte-outils

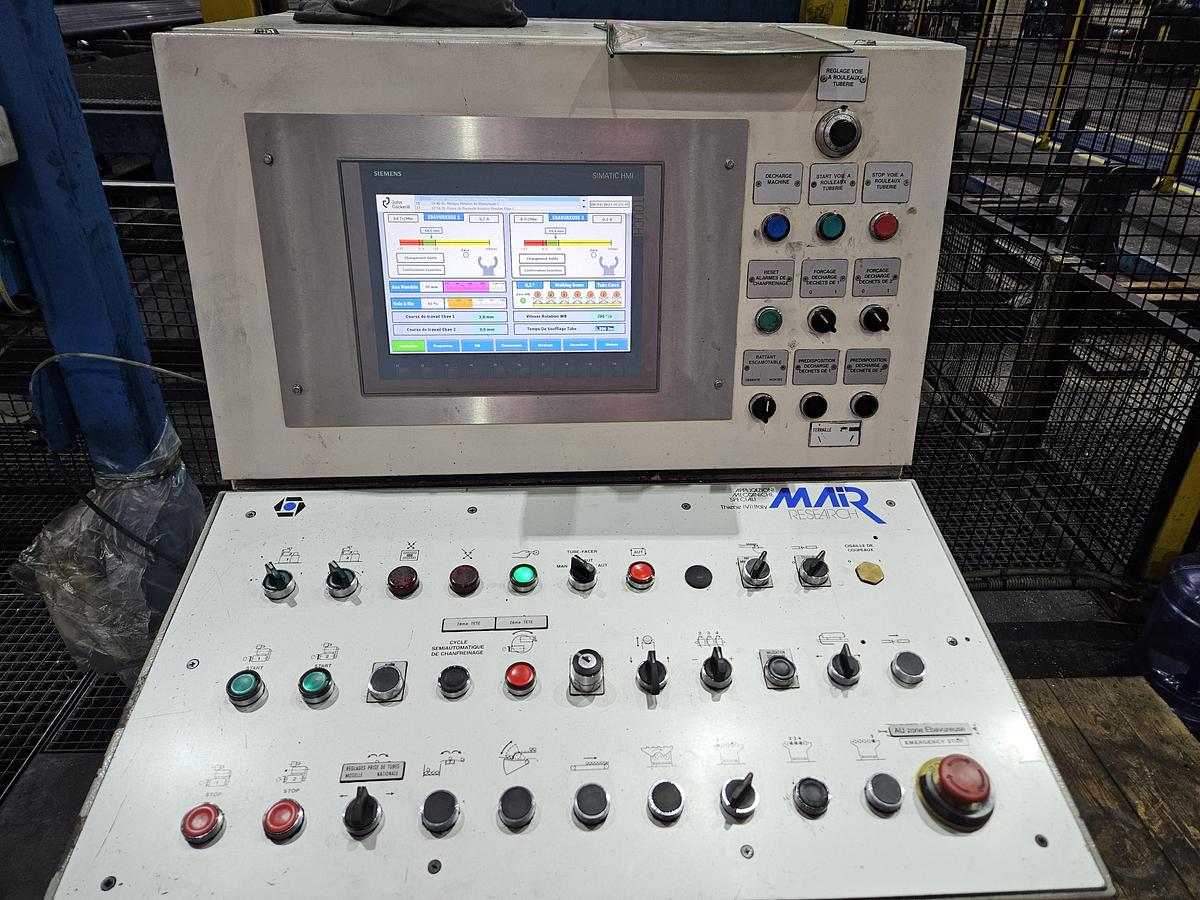

• Pupitre de commande

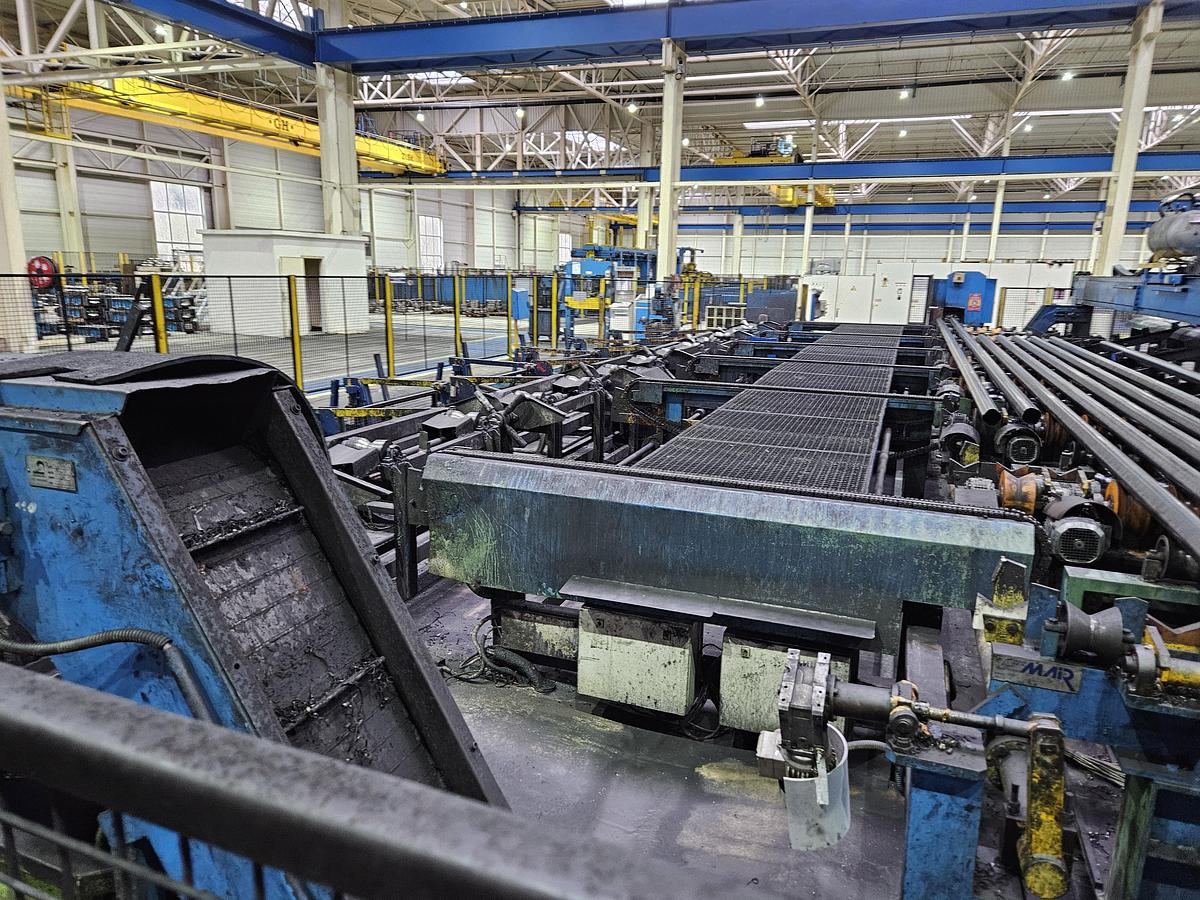

· Convoyeurs à copeaux situés sous les machines

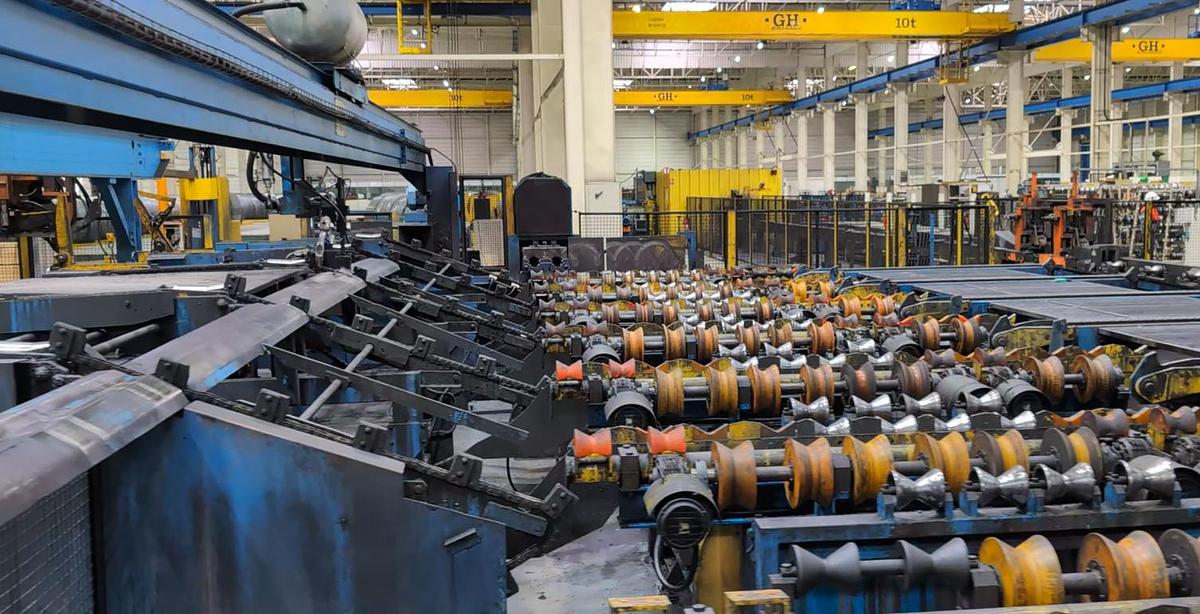

· Tables à rouleaux motorisées et stations de serrage de tubes réglables

· Station de soufflage pour le nettoyage intérieur des tubes avec système réglable selon la longueur

· Jeu d’outillage (à confirmer)

Charactéritiques techniques

· Fabricant : MAIR

· Modèle : TFA3/D/12.5

· Application : Dressage et chanfreinage intérieur / extérieur de tubes – double station

· Matériau : Tube en acier au carbone (laminée à chaud, laminée à froid, décapée ou revêtue zinc-aluminium)

· Diamètre des tubes : 17.2 – 89 mm (3/8" - 3")

· Longueur des tubes : 4 – 12.5 m
