RATTUNDE Ligne automatique de coupe ébavurage chanfreinage contrôle de longueur et emballage

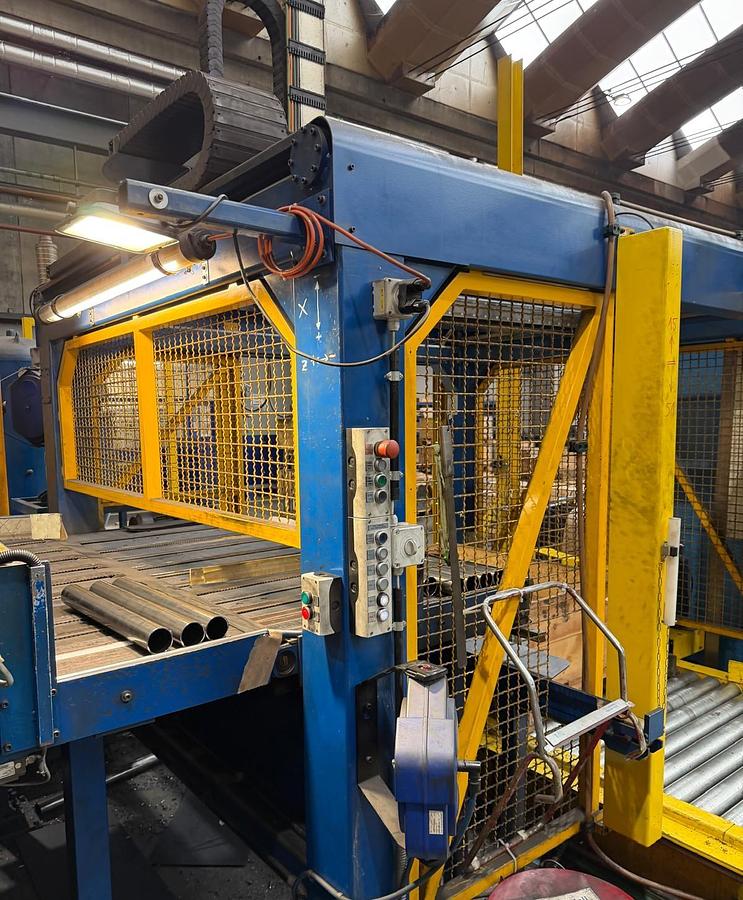

Ligne complète de coupe RATTUNDE ACS100/2 entièrement automatique intégrant :

· coupe,

· ébavurage par brosse,

· fraisage / chanfreinage,

· contrôle de longueur à 100 %,

· emballage automatique robotisé avec système de double sortie

· et une large gamme d’outillages.

Conçu des coupes simples ou doubles de haute précision.

Il s'agit d’une des machines de coupe de tubes les plus rapides du marché.

DONNÉES TECHNIQUES

Diamètres de coupe : 10 - 100 mm

Longueur d’entrée : 12.000 mm

Longueur de coupe : 25* - 2.000 mm (*25 - 150 mm avec outillage spécial)

Performance : jusqu’à 1.500 pièces/heure

CONTENU DE FOURNITURE

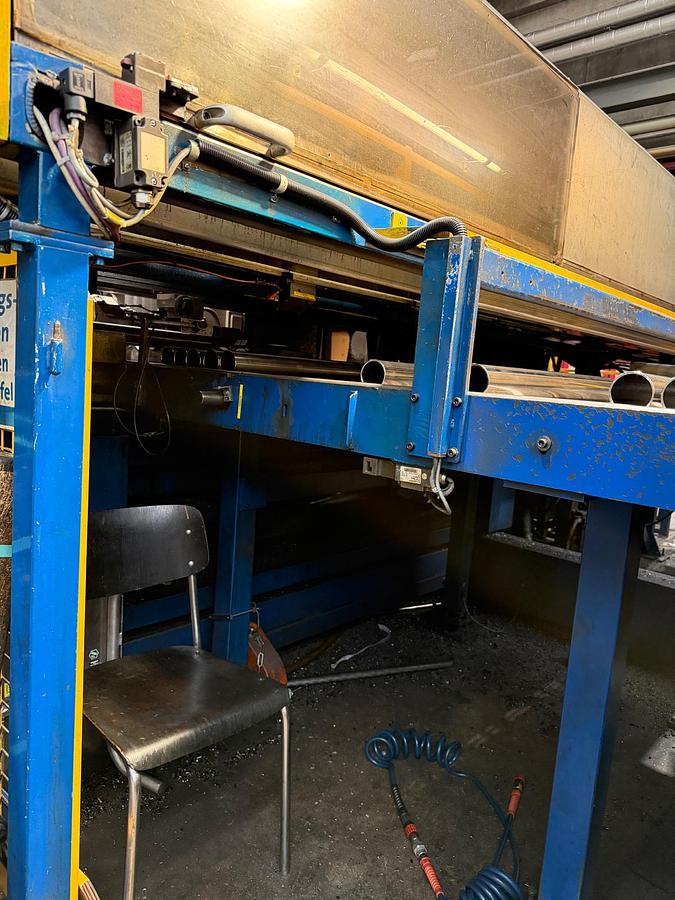

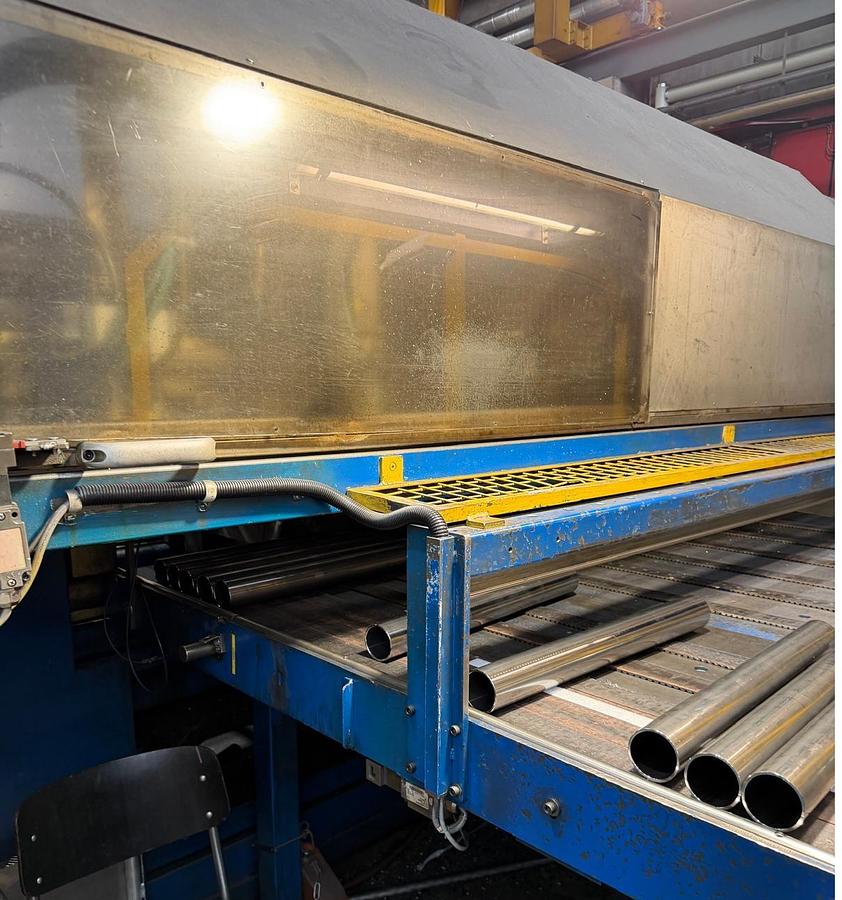

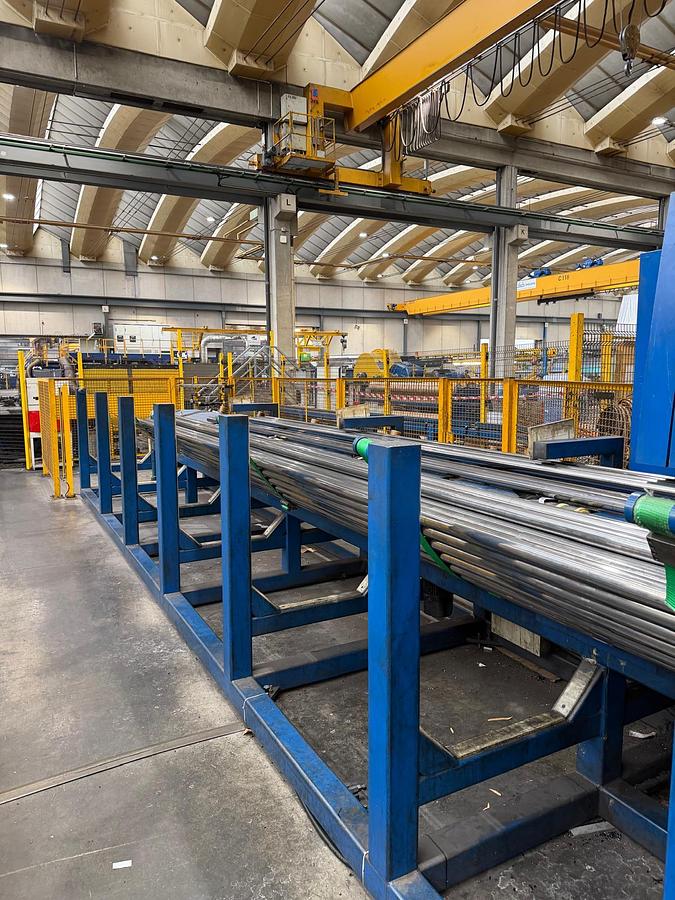

1. Magasin de chargement de faisceaux BM 8 en construction légère

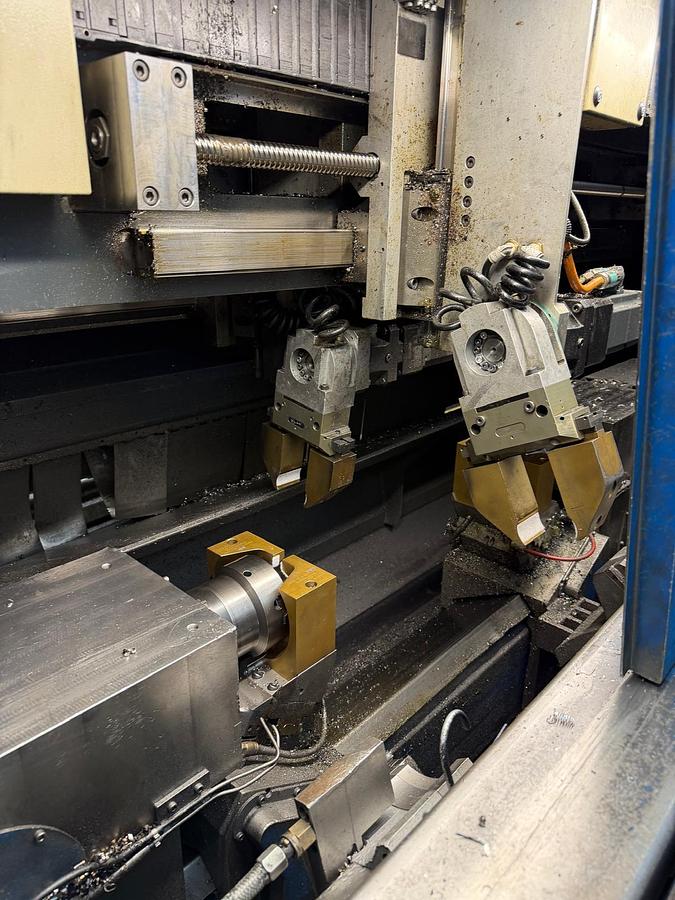

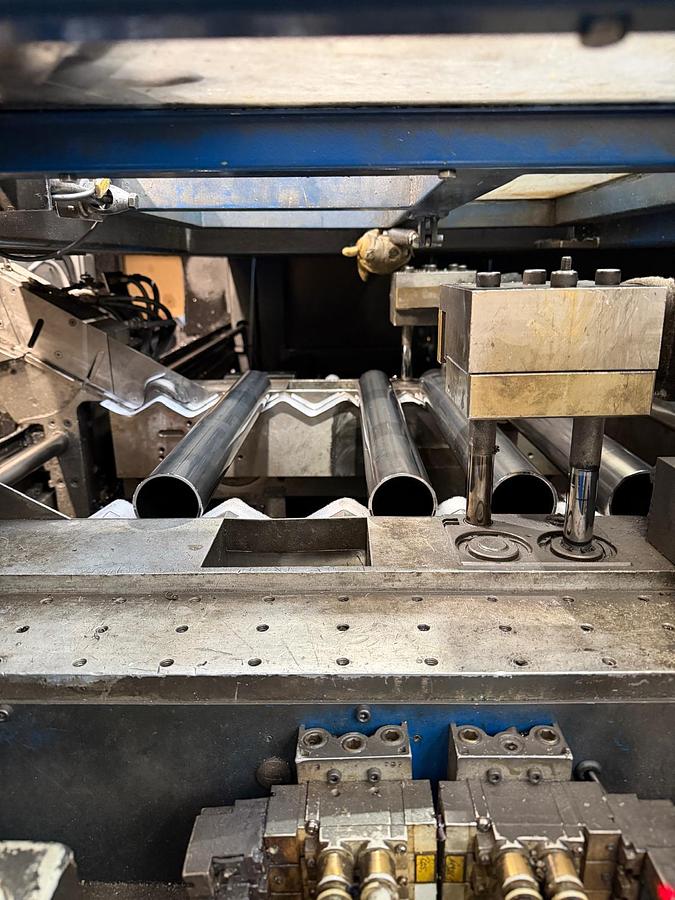

2. Système de coupe ACS 100/2 avec compteur de pièces

3. Machine de débavurage par brossage BDM

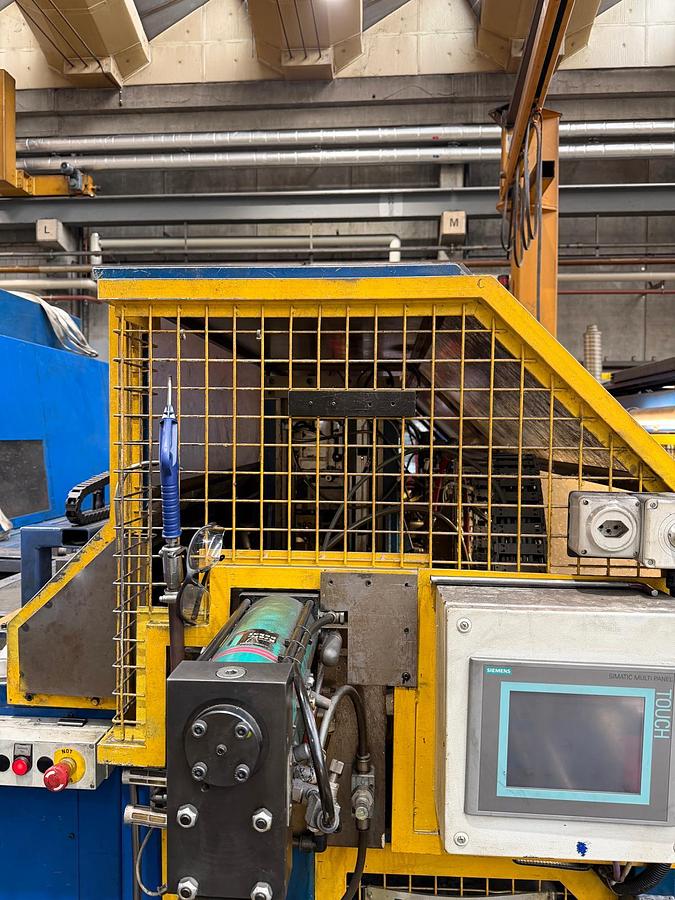

4. Machine de chanfreinage CFM

5. Dispositif de contrôle de longueur Pi

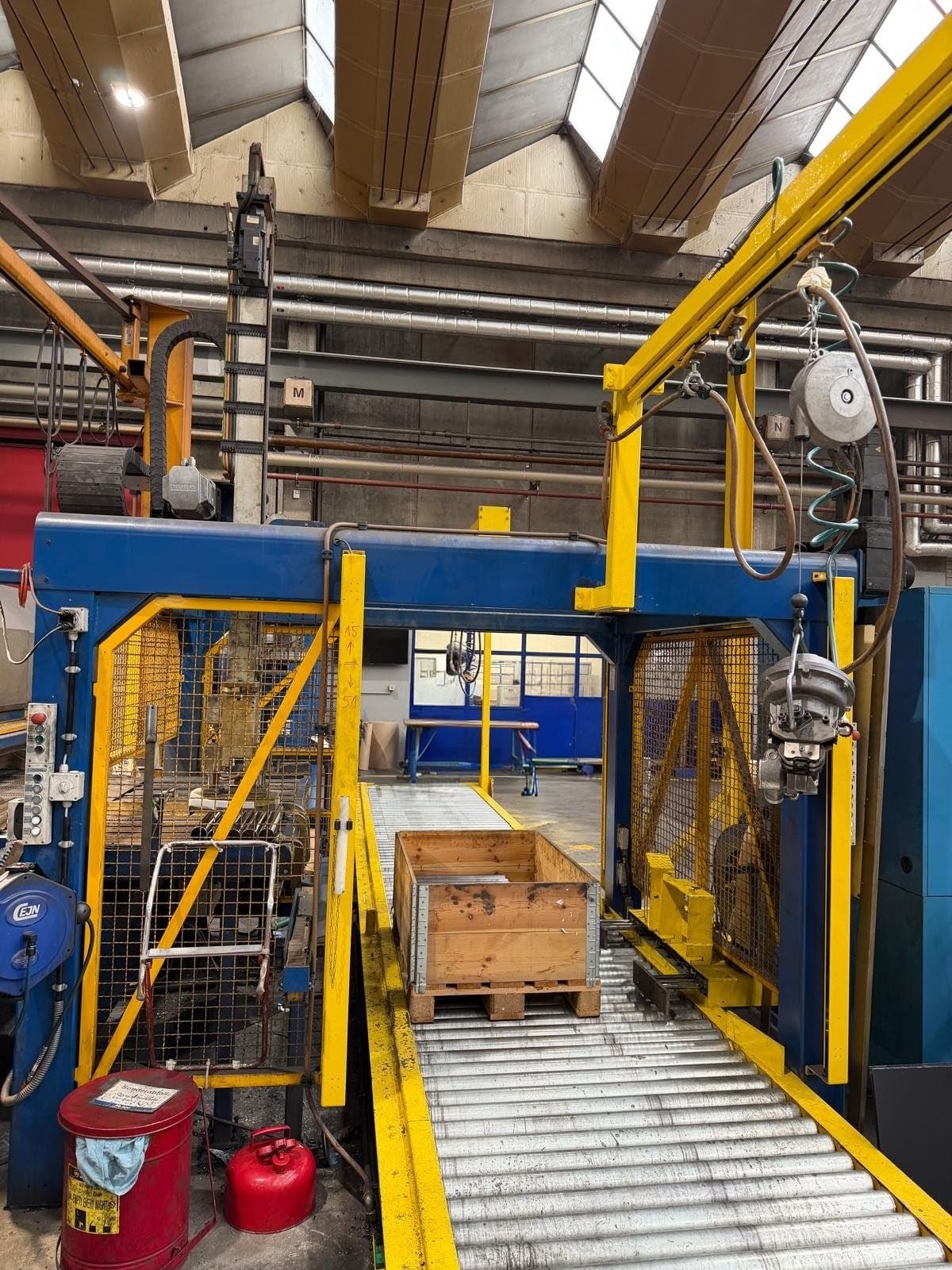

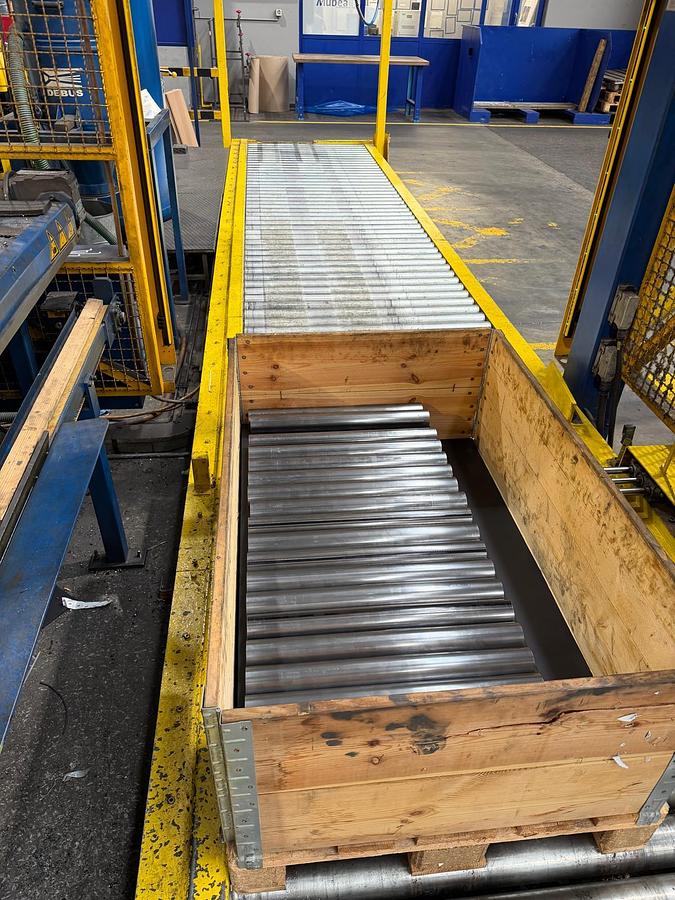

6. Robot automatique d'empilage SRT

7. Clôture de sécurité avec barrière immatérielle pour sécuriser le magasin BM

8. Convoyeur à pas SCB pour le transport des pièces

9. Convoyeur pour tubes d'essai

10. Jeu complet d’outillage

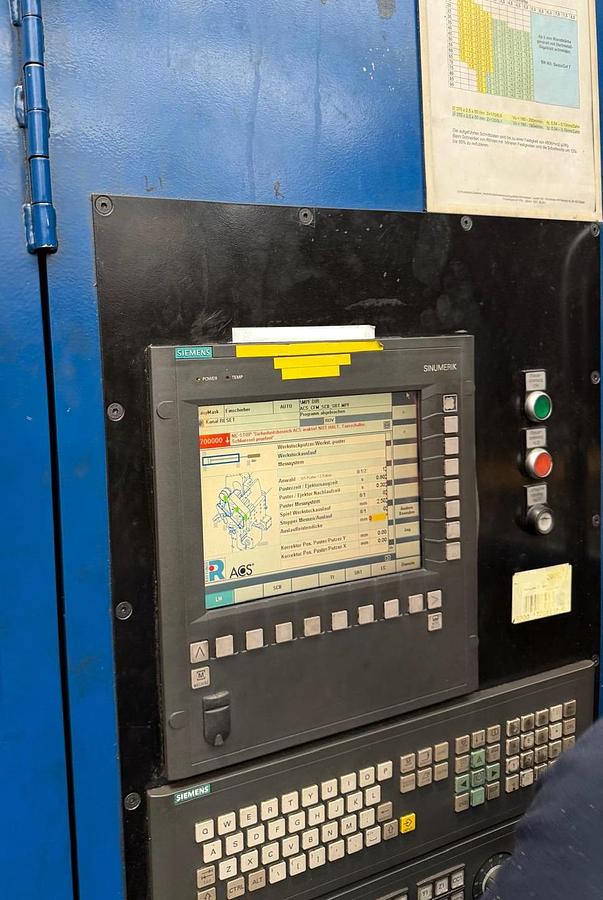

11. Armoire électrique et système de commande pour l’ensemble de la ligne
