2016 SAMO OCEMI Stainless Slitter 1500x3

Slitter inox 1500x3, fabricado por SAMO OCEMI

Completamente renovado en el año 2016.

Especificaciones técnicas

Espesor mínimo: 0,4 mm

Espesor máximo: Hasta 4 mm con Rm 400 N/mm2 | Hasta 3 mm con 700 N/mm2

Ancho de bobina: máx. 1.540 mm.

Peso máximo de la bobina: 16 t

Dirección: de izquierda a derecha

Velocidad: hasta 150 m/min.

Alcance de suministro

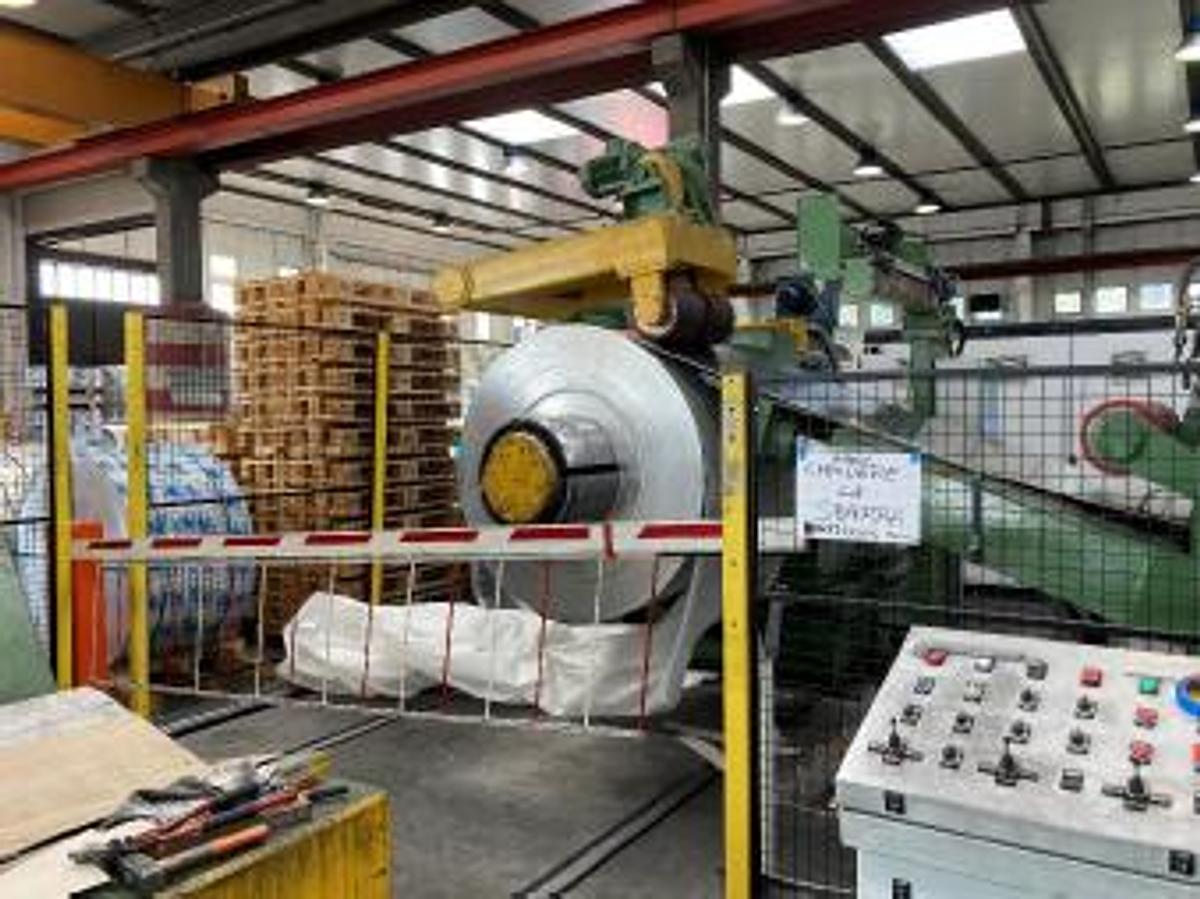

· Carro portabobinas, hidráulico, sobre suel

Desenrollador de expansión hidráulica con motor de corriente continua de 28 kW, 717 rpm, 2.200 rpm, para frenado dinámico y

recuperación de energía. Fijo.

freno de disco.

Rodillo amortiguador motorizado.

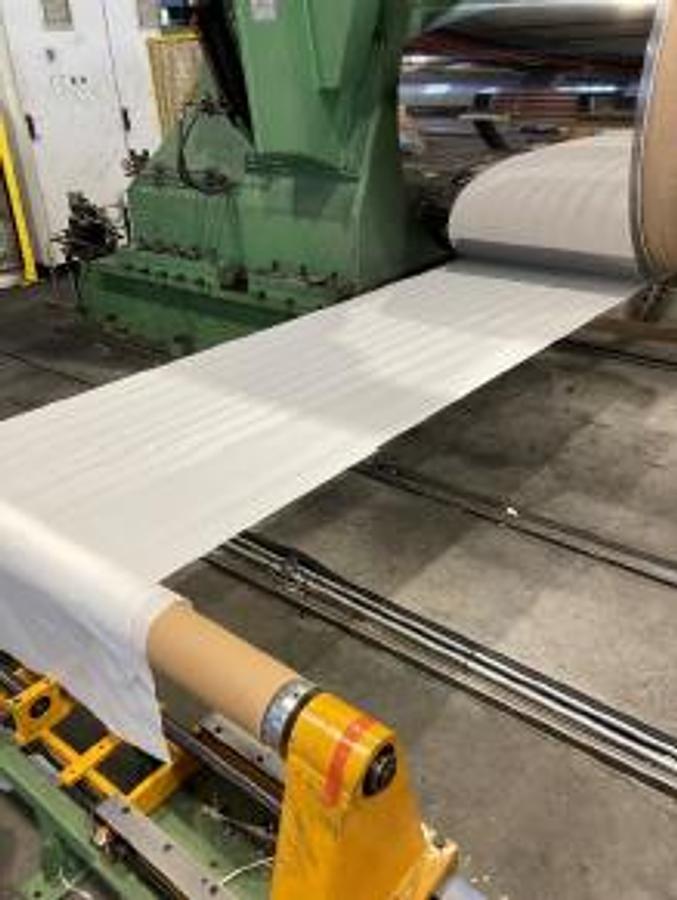

Rebobinador de papel.

Alineación.

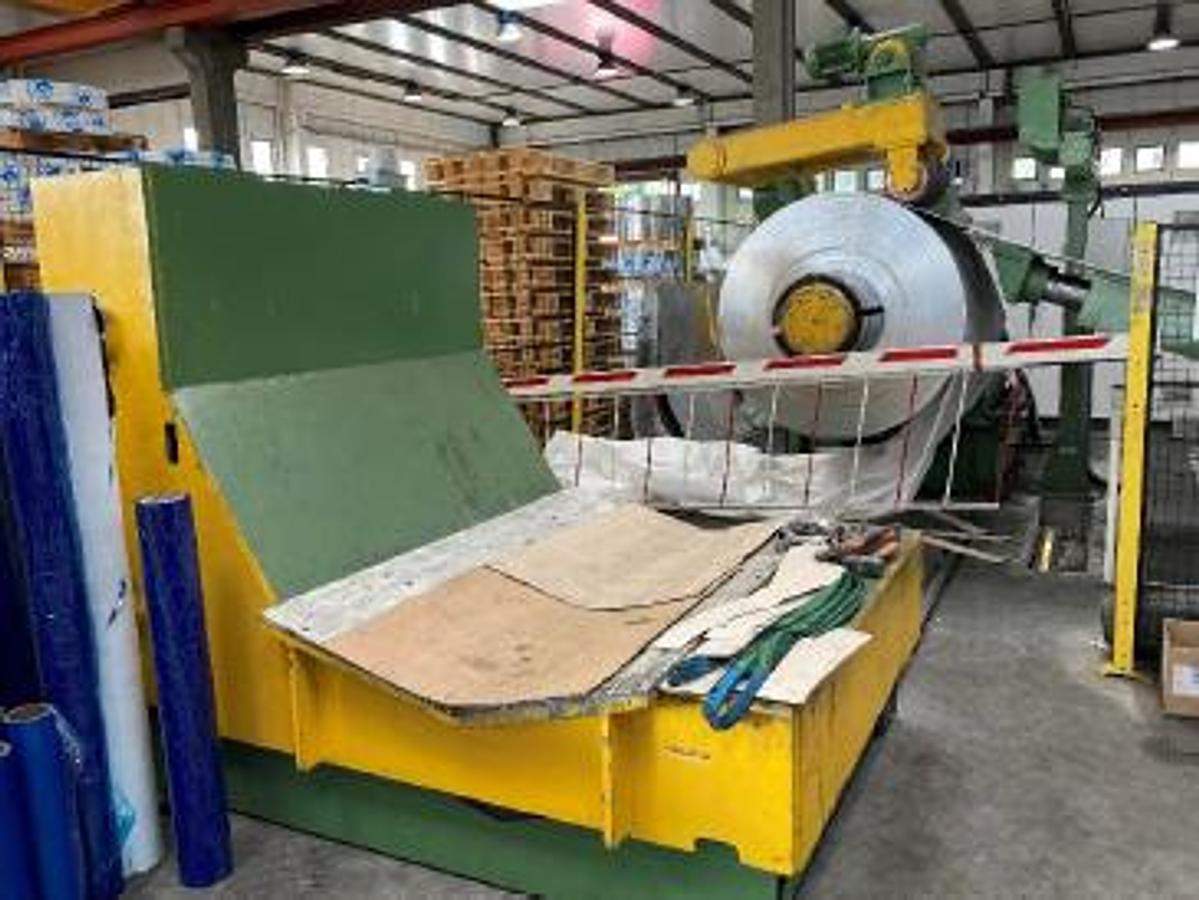

· Abridor de bobinas con mesa telescópica.

· Unidad de alimentación con rodillo de arrastre y enderezador de 3 rodillos.

· Unidad centradora (motorizada) con 3 rodillos aplanadores (poliuretano).

· Aplicador de película de PVC (nuevo 2017)

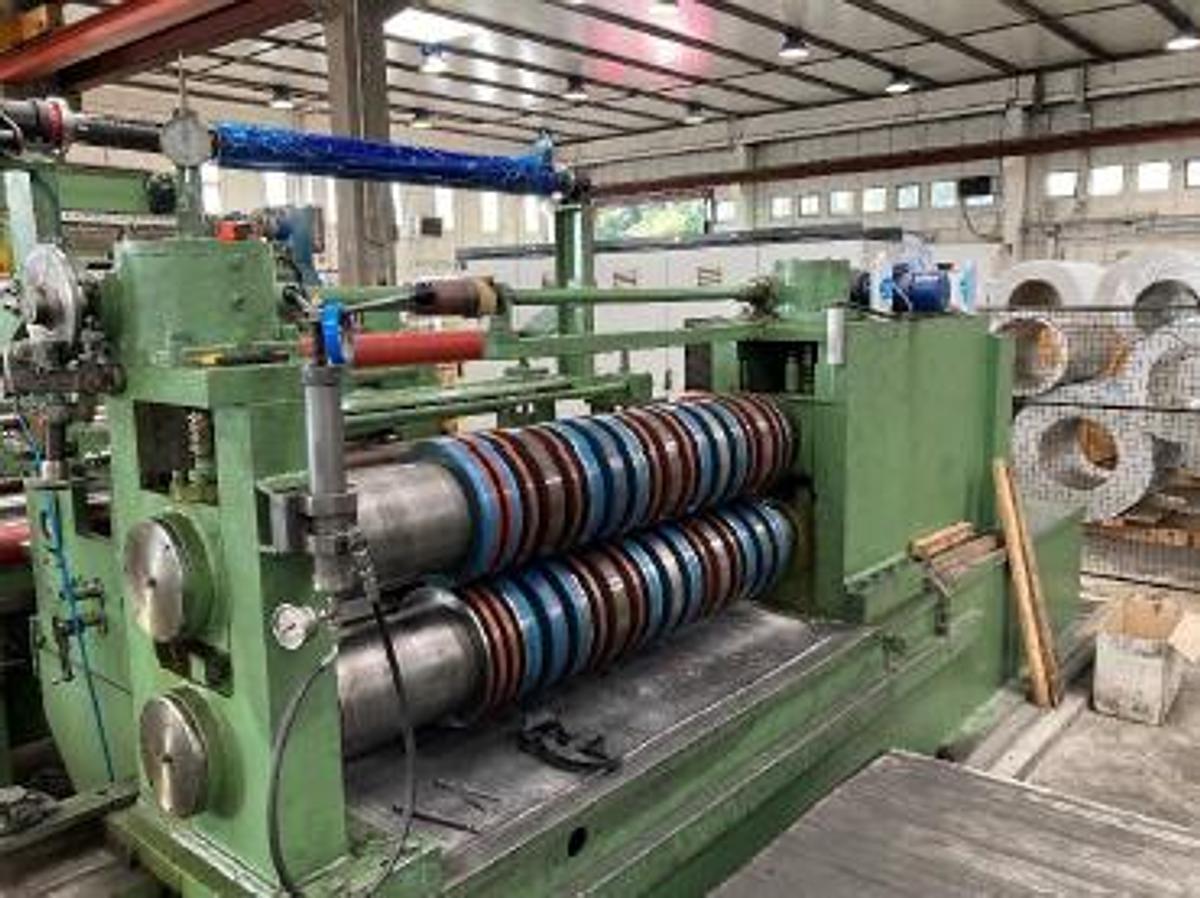

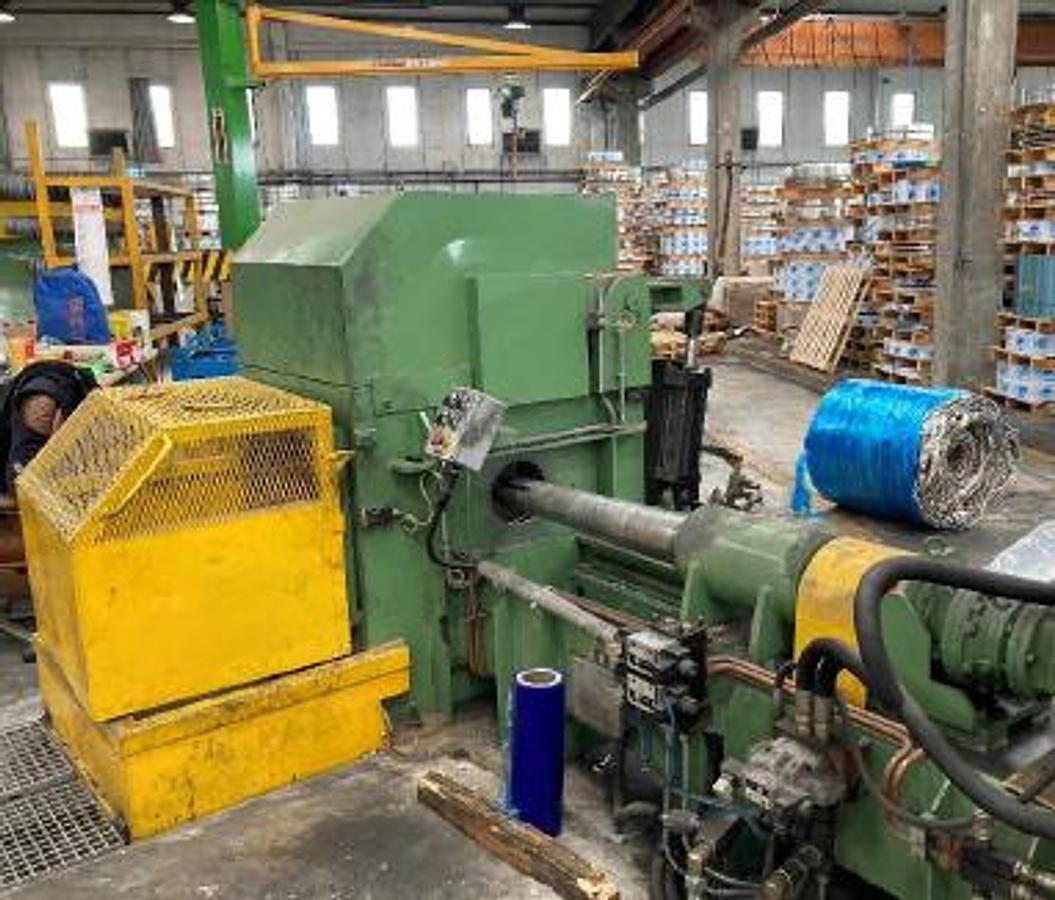

· Cabezal de corte, diámetro del eje: 200 mm.

Motor DC 72 kW 780-2.652 rpm + freno estacionario.

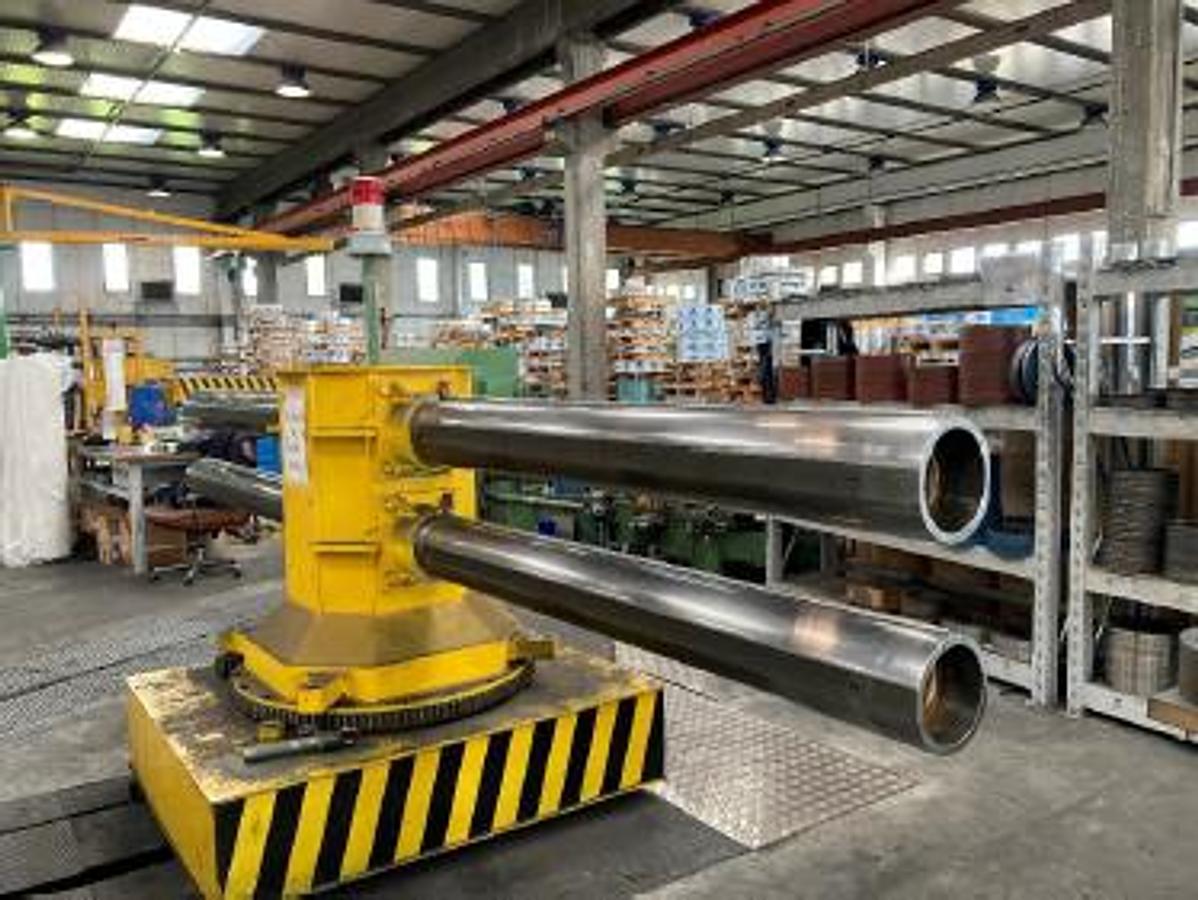

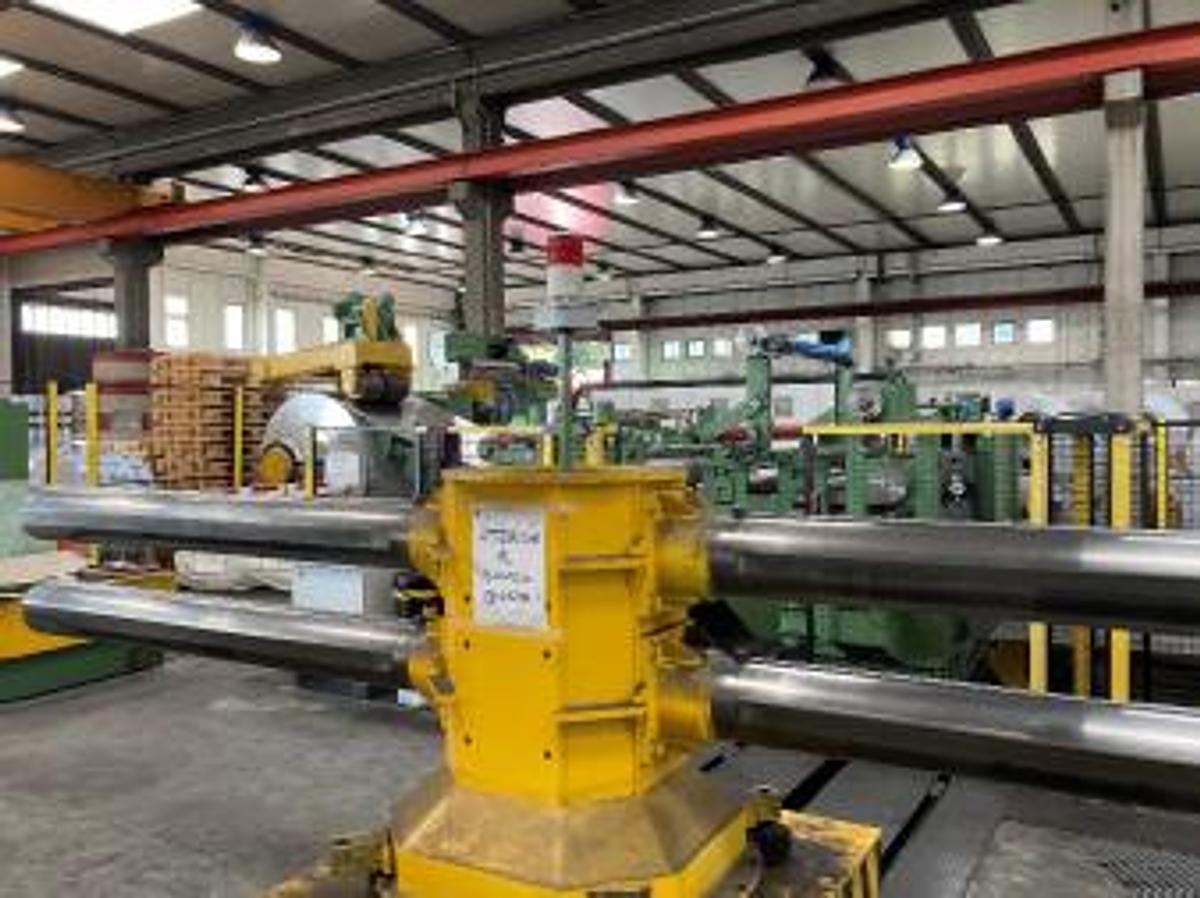

· Cargador de cuchillos tipo torniquete – 2 brazos de pareja.

· Motor DC de rodillo tensor de 23 kW 1.960 rpm + freno estacionario.

Mesa de chatarra, movible, con transportador de chatarra.

· Rebobinador de chatarra, tambor único dimensión 600x600.

Motor CA de 15 kW con inversor.

· Tabla de derivación (bucle)

· Carro de frenado (móvil) con:

*doble rodillo separador

* Rodillo de desbarbado (nuevo en 2017)

* Prensa de fieltro

* Rodillos de frenado - con motor DC 33kw-2.550 rpm para ajuste de tensión de fleje y recuperación de energía.

* Cizalla de corte transversal (cizalla de corte)

*Rollo deflector

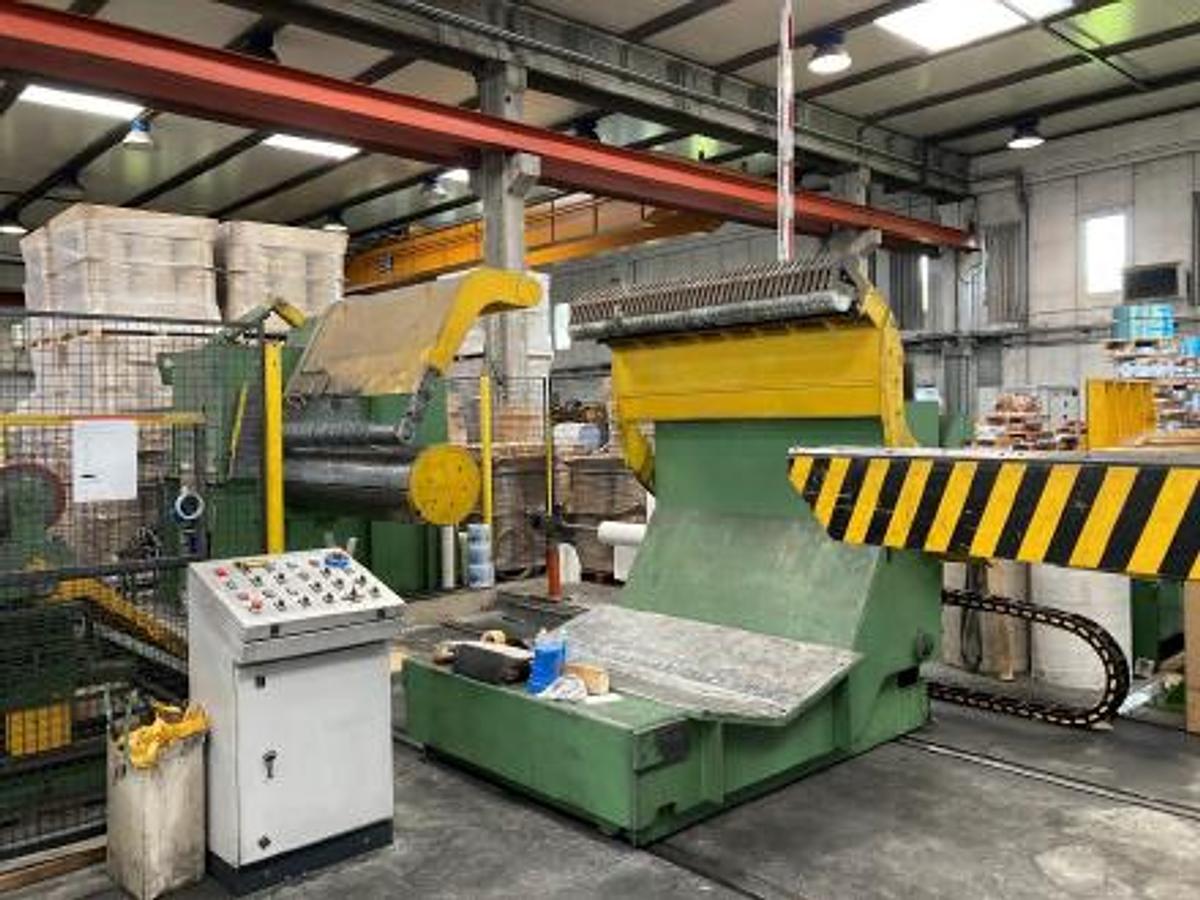

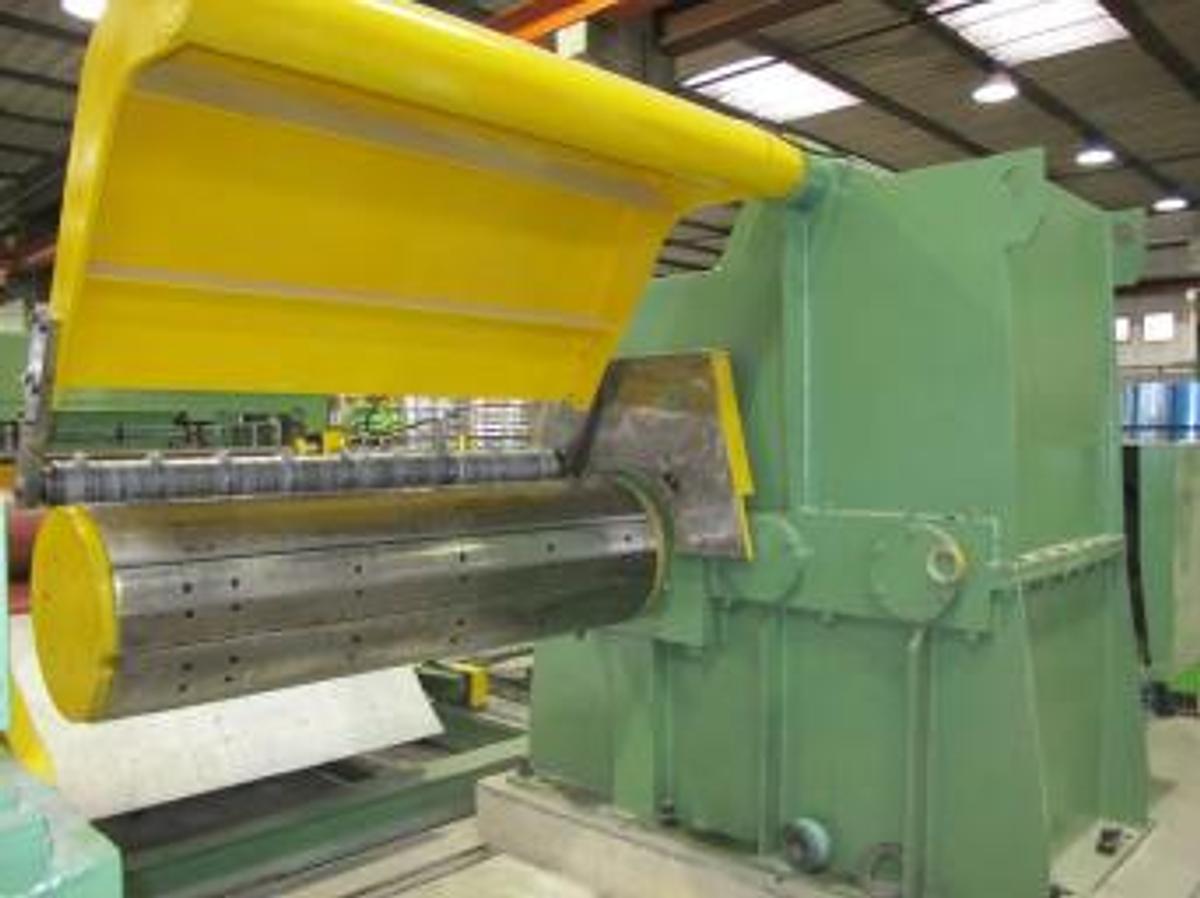

- Enrollador, expansión hidráulica, brazo separador con sistema de elevación automático.

Motor DC 114 kW 800-2.400 rpm + freno estacionario.

· Carro de descarga de bobinas, sobre suelo, con brazo prensador.

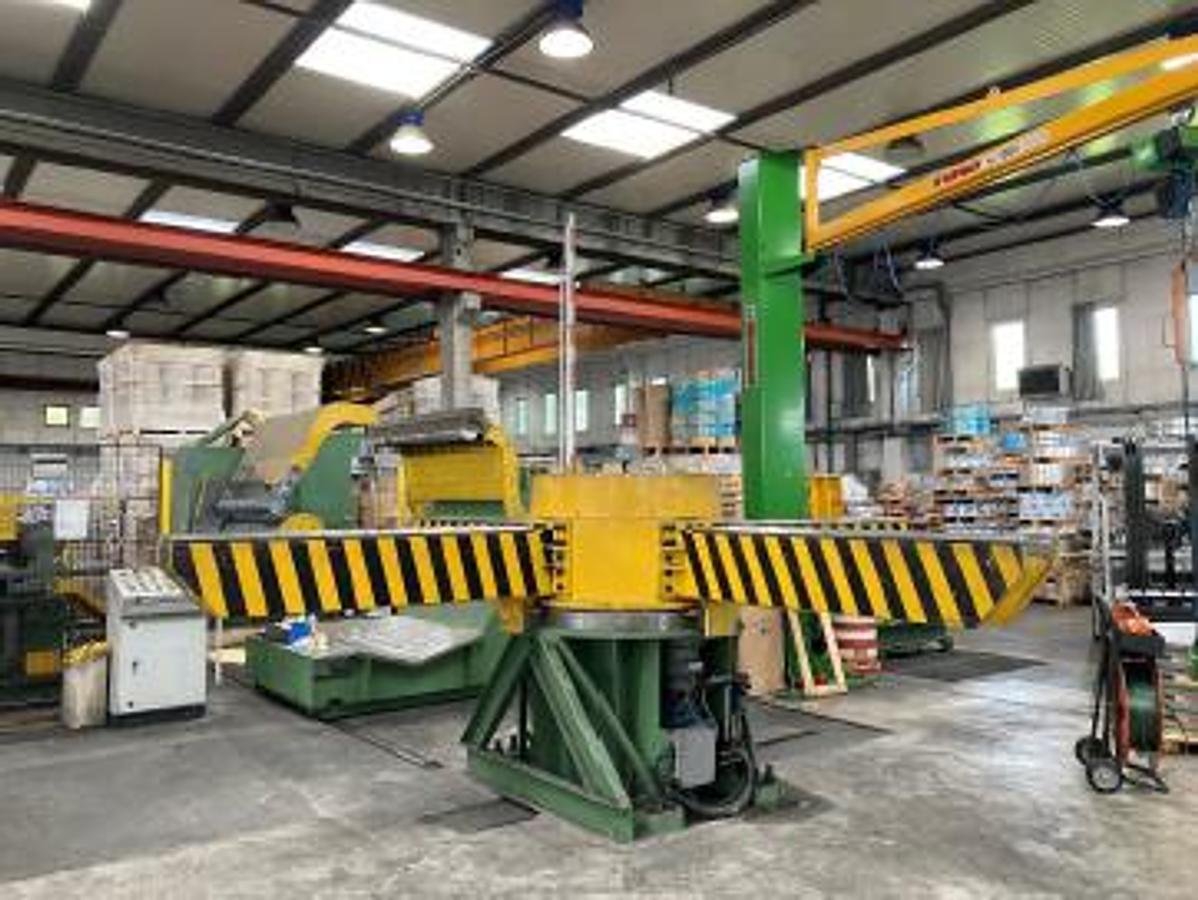

· Brazo de torniquete 4 x 20 t, motorizado

· EQUIPO Eléctrico (NUEVO en año 2016).

Tensión de alimentación 3x380V

Compuesto por:

Dimensiones del armario mm 5.600 x 600. Con PLC Siemens S7-300.

N.º 3 cuadros de operador. Cuadro principal con pantalla táctil HMI Siemens Touch.

· Equipos hidráulicos.

Grupo hidráulico refrigerado por aceite y aire.

Colectores con electroválvulas en cada máquina, 24 V DC

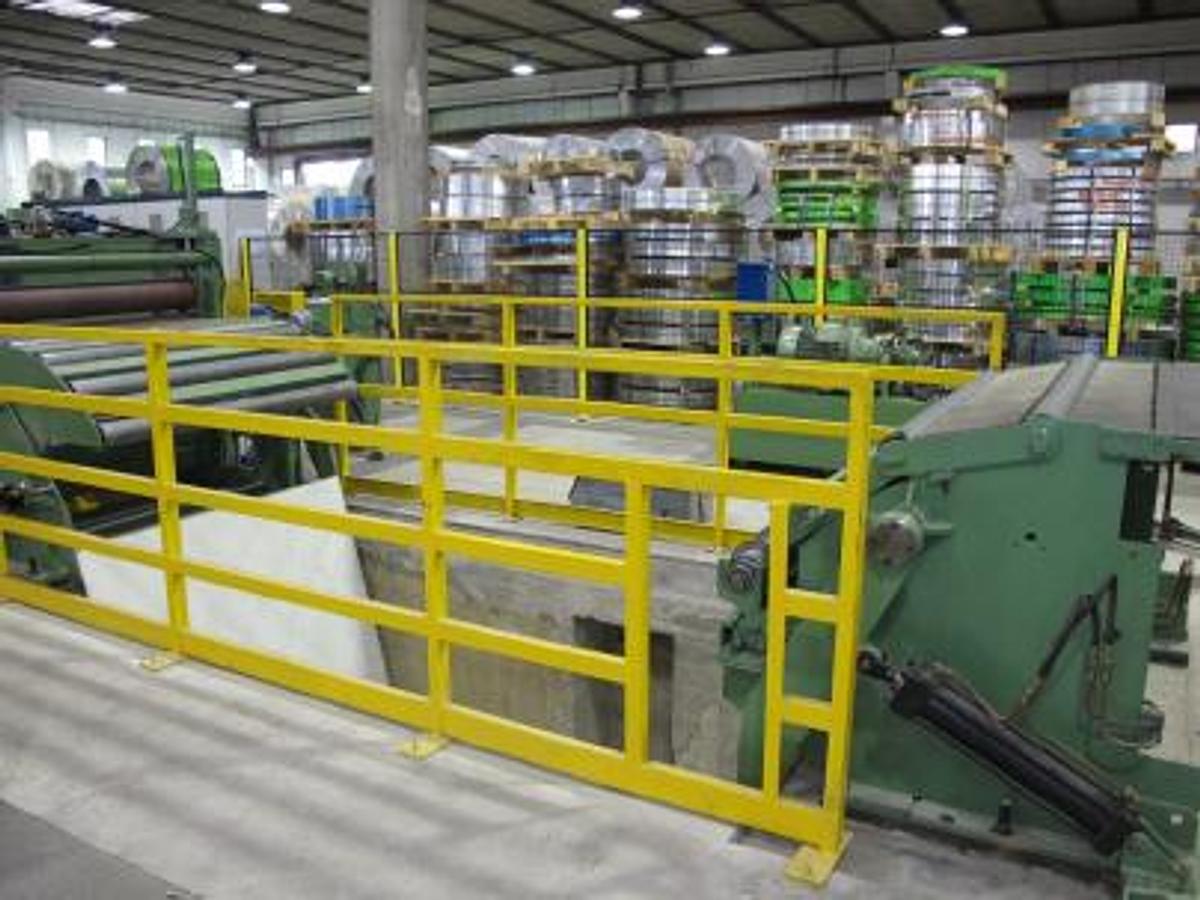

· Vallas de seguridad completas, mecánicas/ópticas.

· Herramientas de corte (cuchillas aprox. 160 piezas, espaciadores, discos separadores..).

Documentación

Dibujos de cimentación

Dibujos eléctricos.

Plano hidráulico.

Software PLC y HMI.

Declaración CE de conformidad
